Générateurs de Formes D’onde Arbitraires

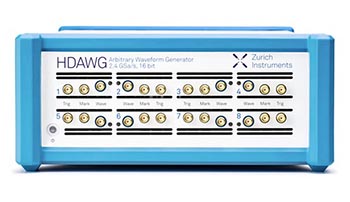

Générateur de formes d'onde arbitraires 750 MHz - Modèle HD AWG

Le générateur de formes d'onde arbitraires multicanaux HDAWG de Zurich Instruments possède la plus haute densité de canaux disponible dans sa catégorie, et est conçu pour la génération de signaux avancés jusqu'à 750 MHz de bande passante. Le HDAWG est livré avec 4 ou 8 canaux de sortie analogiques, en couplage DC, avec une résolution verticale de 16 bits. Chaque sortie peut commuter entre un mode direct avec une bande passante maximale, des performances de bruit optimal et un mode amplifié qui peut augmenter l'amplitude du signal jusqu'à 5 Vpp. La synchronisation temporelle de 18 HDAWG (au maximum) est prise en charge par le PQSC

LabOne propose un concept de programmation de pointe qui combine les performances et la flexibilité d'un générateur de formes d'onde arbitraires avec l'accessibilité d'un générateur de fonctions. L'interface utilisateur de LabOne et un choix d'API pour Python, C, MATLAB®, LabVIEW™ et .NET permettent l'automatisation des mesures et une intégration rapide dans un environnement de contrôle existant.

Caractéristiques principales :

• 2.4 GSa/s, 16 bits, bande-passante de 750 MHz
• 5 Vpp amplitude maximale
• Possibilité d'extension jusqu'à 144 canaux de sortie
• Densité maximale de canaux disponible
• Moins de 50 ns de délai entre déclenchement et sortie
• Modulation numérique à plusieurs fréquences
• Séquenceur et Compilateur AWG de LabOne®
• De nombreuses options disponibles : pulse counter (CNT) , Multi-Frequency (MF), Memory Extension (ME),…

 Voir la vidéo

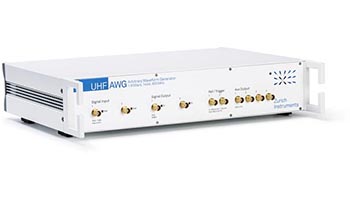

Générateur de formes d'onde arbitraires 600 MHz - Modèle UHF AWG

Le générateur de formes d'onde arbitraires UHFAWG de Zurich Instruments intègre la génération et la détection de signaux dans un seul instrument, fournissant ainsi un système complet pour la mesure de protocoles impulsés. Son concept de programmation de pointe facilite la mise en œuvre de signaux personnalisés sur les deux canaux de sortie de 600 MHz. L'UHFAWG offre également une large gamme de schémas de détection, y compris plusieurs démodulateurs à grande vitesse, des compteurs d'impulsions, un boxcar et un numériseur. La composition du signal AWG et les caractéristiques de modulation assurent un fonctionnement cohérent en phase pour les environnements de mesure exigeants. Certaines conditions de bifurcation basées sur les résultats de mesures internes permettent d'obtenir des protocoles de feed-forward à des vitesses inégalées.

 De nombreuses options disponibles
