Electronique de verrouillage (lock) pour diode laser accordable

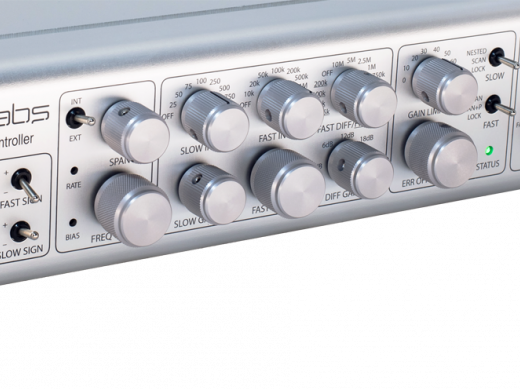

L'electronique de verrouillage FSC (Fast Servo Controller) de MOGLabs fournit tous les éléments critiques d'un système à large bande passante et faible latence pour la stabilisation de lasers en fréquence ou la réduction de la largeur spectrale. Le FSC peut également être utilisé pour le contrôle de l'amplitude, par exemple pour réduire le bruit (« noise eater ») et stabiliser la puissance optique d'un laser, mais l'application la plus courante est la stabilisation de fréquence.

Le FSC est un servo-contrôleur PID ultra-rapide pour le verrouillage laser à large bande passante, avec des boucles de contrôle séparées pour un ajustement rapide (courant) et lent (piézo) et un contrôle complet de la fréquence laser. La boucle de contrôle peut être réglée de manière optimale pour le verrouillage de cavité, la réduction de la largeur spectrale ou le verrouillage de l’offset de la fréquence de battement.

Il est compatible avec toutes les têtes laser incluant une modulation d’injection directe (comme le MOGLabs CEL ou LDL) et les drivers incluant un contrôle piézo externe (tels que le DLC).Un photodétecteur à faible bruit de 30 MHz, tel le MOGLabs PDA030, peut être alimenté directement à partir du FSC.

Caractéristiques principales :

• Contrôle PID ou PI²D à large bande passante
• Traitement du signal entièrement analogique avec délai de propagation de 40 ns
• Boucles de contrôle parallèles FAST et SLOW
• Retour courant et piézo
• Contrôle flexible des paramètres de boucle
• Modulation externe à large bande passante
• Générateur de rampe interne
• Deux alimentations pour photodétecteurs à faible bruit
• Contrôle TTL
