Contrôleur analogique pour diodes laser accordables - Moglabs

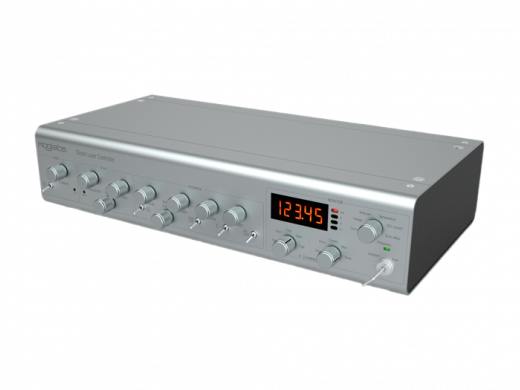

Le contrôleur de diode laser MOGbox DLC202 est le premier contrôleur tout-en-un au monde pour piloter et verrouiller en fréquence un laser à diode à cavité externe. Les technologies utilisées par Moglabs et l’expertise en matière de conception de circuits imprimés complexes multi-couches ont permis d’obtenir des résultats sans équivalent sur le marché, par exemple des largeurs de raie aussi faibles que 5 kHz : voir sub-5 kHz ECDL linewidth pour un exemple concret.

Chaque modèle comprend :

• Source de courant de diode à très faible bruit, < 100 pA/rtHz, CC à 1 MHz
• Contrôleur de température / driver du Peltier (TEC)
• Générateur de scan
• Deux  driver piézo haute tension
• Photodétecteur différentiel à faible bruit, bande passante de 700 kHz
• Démodulateur (détection synchrone / amplificateur lock-in)
• Source de modulation AC (250 kHz, 50 mA, par exemple pour bobine Zeeman)
• Boucle de rétroaction pour l'asservissement
• Commandes ergonomiques, comprenant un affichage à 4,5 chiffres et des sélecteurs d'oscilloscope
• Carte de connexion et de protection intégrée au laser avec modulation à bande passante élevée
• Jeu complet de câbles et manuel d'utilisation détaillé de 120 pages

Caractéristiques principales :

• Source de courant à très faible bruit
• Double boucle d’asservissement
• Driver de modulateur
• Contrôleur de température
• Détection synchrone (Lock-in amplifier)
• Deux drivers piézo
• Générateur de rampe de balayage

Options :

• Courant maximum de 100, 200, 250, 500 mA
• Compatible tensions élevées (jusqu’à 9.5 V suivant le courant appliqué et le modèle de driver)
• Kits de montage en rack
