Diodes laser accordables DBR

Les diodes DBR proposées par Vescent sont des lasers CW monofréquence accordables basés sur l’intégration d’un semi-conducteur (diode laser) et d’un réflecteur de Bragg (DBR) dans un boîtier compact. Cette conception assure un fonctionnement monofréquence de faible largeur de raie et une accordabilité continue sans saut de mode en modifiant le courant de pilotage et/ou la température du semi-conducteur. Un contrôle précis de ces paramètres permet d’atteindre la stabilité ultime nécessaire pour les applications les plus exigeantes, par exemple le refroidissement d’atomes.

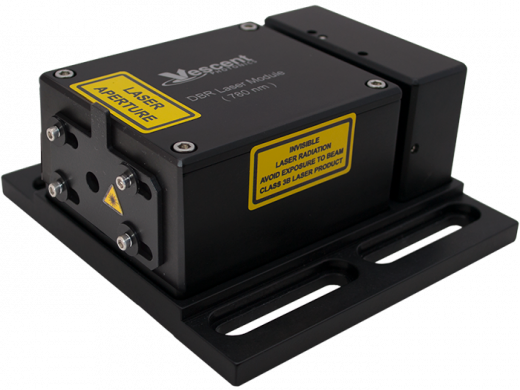

La série de lasers D2-100-DBR est une plateforme laser très flexible et mécaniquement robuste, d’une dimension de ~ 10x10 cm. Le module est constitué d’une diode laser à réflecteur de Bragg distribué (DBR) avec un contrôle en température, une optique de mise en forme du faisceau (lentille collimatrice et paire de prismes anamorphiques) et un isolateur optique de 30 dB (60 dB pour les versions haute puissance avec un double étage d’isolation). Le réseau de diffraction étant directement intégré avec la section de gain du semi-conducteur, le dispositif est par nature très peu sensible aux vibrations. Grâce à une cavité courte (~ 1 mm), un simple réglage du courant permet une accordabilité (sans saut de mode) sur plus de 40 GHz. Cela permet très simplement un asservissement rapide pour un verrouillage sur des transitions atomiques ou moléculaires (voir nos électroniques d’asservissement et de lock).

De plus, le module ne contient aucune pièce mobile ni piézoélectrique et est donc intrinsèquement robuste et stable. Les lasers DBR ont des coefficients de réglage de la température et du courant 2 à 3 fois plus élevés que les lasers à diode à cavité externe (ECDL). Un ajustement précis de ces paramètres est effectué par un double étage de refroidissement et un contrôle du courant d'injection par une alimentation en courant à faible bruit D2-105 et une entrée servo rapide. Cela permet à la série des lasers D2-100 d’être simplement verrouillée sur des transitions atomiques et lui confère une plus grande insensibilité aux conditions d’environnement que les ECDL conventionnels.

Caractéristiques principales :
* Très peu sensible aux vibrations : pas de pièces mobiles ni de piézoélectriques
* Réglage sans saut du mode 40 GHz via un courant d'injection
* Modulation à bande passante élevée (5 MHz)
* Isolation optique élevée (30 ou 60 dB suivant les modèles)
* Prismes anamorphiques pour le conditionnement du faisceau
* Sortie espace libre ou fibre monomode à maintien de polarisation
* 760, 767, 770, 780, 795, 828, 852, 895 nm … voir quelques puissance disponibles ci-dessous :
     * 100 mW accordable à 780 et 795 nm, couvrant respectivement les transitions D2 et D1 du Rubidium
     * 100 mW à 828 nm
     * 170 mW à 852 nm pour les raies D2 du Césium
     * 160 mW à 895 nm pour les raies D1 du Césium.
     * 767 et 770 nm pour le Potassium
