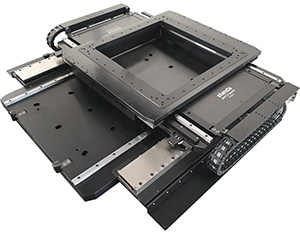

Platines de déplacement à entrainement direct

Les séries de platines de rotation 8MRL et de translation 8MTL STANDA sont basées sur des moteurs à couple d’entrainement direct qui leur permettent d’éviter les imprécisions de mouvements liées aux éléments mécaniques (comme le backlash par exemple) et d’atteindre une grande dynamique de réponse du système.

Le design sans fer du moteur autorise de hautes vitesses et accélérations qui conviennent parfaitement aux applications « start-stop » tout particulièrement importantes pour le micro-usinage et la fabrication laser, l’impression 3D, le scan de wafers, la gravure de PCB… Les roulements et le système de rétroaction de hautes qualités utilisés permettent à l’utilisateur de profiter de positionnements de haute précision et de haute reproductibilité.

En translation :

• Courses de 120 mm à 600 mm
• Capacités de charge de quelques kilos à 100 kg
• Vitesses jusque 2000 mm/s et Accélération jusque 20000 mm/s² (pour une charge de 4kg)
• Répétabilité bidirectionnelle jusque +/- 0.15 µm (peak to peak) ; +/-0.10 µm (RMS)

Versions XY compact, XY avec ouverture, avec version portique, hybride portique/planaire, planaire

En rotation :

• Gamme angulaire 360°
• Capacités de charge jusque 40 kg
• Vitesses jusque 9000 °/s et Accélération jusque 1080000 °/s² (sans charge)
• Répétabilité bidirectionnelle +/- 7.30 µrad ; +/- 1.50 arcsec (peak to peak)

Design compact

Un logiciel spécifiquement dédié au micro-usinage laser (le LUMS - Laser Machining Software: Universal Micromachining) permettant de générer ou d’importer depuis des fichiers CAD tout types de trajectoires, et de contrôler l’ensemble des éléments constitutifs de votre système de micro-usinage (platines de déplacement, scanneurs galvanométriques, sources laser, détecteurs et caméras, ports série, contrôle I/O...) peut également être proposé.
